平行線電機的構成_伺服電機原理

平行線電機是一種能立即將電磁能變換為勻速直線運動的伺服電機驅動器元器件。在道路運輸、機械工程和儀器設備工業生產中，平行線電機已獲得營銷推廣和運用。

它為完成高精密、回應快和高平穩的機電工程傳動系統和操縱開拓了新的行業。
正常情況下針對每一種轉動電機都是有相對的平行線電機，故它的類型許多，但一般按原理來區別，可分成平行線異步電機、平行線直流電機和平行線感應電機三種。

因?yàn)槠叫芯€電機與轉動電機在基本原理上基本一致，故下邊只簡易詳細介紹平行線異步電機，使閱讀者對這種電機有一個基礎的了解。

平行線異步電機與鼠籠式異步電機原理完全一致，二者僅僅在結構形式上有一定的區別?！酒叫芯€電機的構成_伺服電機原理】

圖6.28（b）所顯示是平行線異步電機的結構示意圖，它等同于把轉動異步電機（如圖所示6.28（a）所顯示）沿軸向割開，并將定。電機轉子圓上進行成平面圖。

平行線異步電機的電機定子一般是初中級，而它的電機轉子（動子）則是次級線圈。在具體運用中初中級和次級線圈不可以制成徹底相同長短，而應當制成初、次級線圈長度不一的構造如圖所示6.29（a）、（b）所顯示。

因?yàn)槎坛踔屑?jí)構造非常簡單，故一般常選用短初中級。

下邊以短初中級平行線異步電機為例子來表明它的原理。

平行線電機是由轉動電機演化而成的，因此當初中級的多組分繞阻進入多相電壓后，也會造成一個磁密電磁場，這一電磁場的磁通量 按插電的零線火線次序作平行線挪動，該電磁場稱之為波電磁場。顯而易見行波的挪動速度電磁振蕩在電機定子內圓表層的角速度是一樣的，這一速率稱作同歩線速，用 表明，且

式中

——極距

f——開關電源頻率（Hz）

在行波電磁場激光切割下，刺激性導條將造成磁感應電勢差和電流量，全部導條的電流量和磁密電磁場相互之間功效，造成徑向電磁力F。假如初中級是固定不變的，那麼次級線圈就沿著行波電磁場健身運動的方位作勻速直線運動。

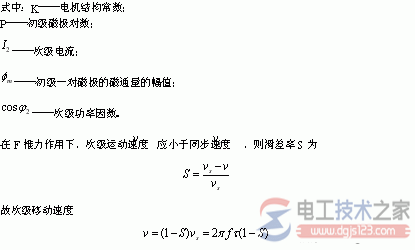

平行線異步電機的扭力公式計算與三相異步電機轉矩公式相相近。即

式（6.24）說明平行線異步電機的速度電動機極距及開關電源頻率正相關，因而，更改極距或開關電源頻率都能夠更改電機的速率。

與轉動電機一樣，更改平行線異步電機初中級繞阻的插電零線火線，就可更改電機健身運動的方位，進而可使平行線電機作反復運動。

平行線異步電機的機械設備特點、變速特點等都與溝通交流伺服電機電機類似，因而，平行線異步電機的運行和變速及其制動系統方式 與轉動電機也同樣。

平行線電機相較轉動電機的優勢：

（1）平行線電機不用正中間傳動機構，因此使全部組織獲得簡單化，提升了精密度，降低了震動和噪音?！酒叫芯€電機的構成_伺服電機原理】

（2）回應迅速。用平行線電機拖拽時，因?yàn)椴粫?huì)有正中間傳動機構的慣性力和阻扭矩的危害，因此加快和減　速時間較短，可完成開機啟動項和正反面向運作。

（3）排熱優良，額定電流高，電流強度可用非常大，對運行的限定小。

（4）裝配協調能力大，通?？蓪㈦妱?dòng)機的電機定子和動子各自與別的電人體生成一體。

平行線電機和轉動電機相較為，它存有著高效率和功率因素低、電源額定功率大及低速檔特性差等缺陷。

平行線電機關鍵用以起重機傳動系統、金屬材料輸送帶、沖壓模具鑄造數控車床及其告知電力機車等層面。

除此之外，它還能夠　用在懸架式車子傳動系統、產品工件傳輸系統軟件、數控車床滑軌、調閥的啟閉驅動器設備等處。

如將平行線電機做為數控車床工　作臺走刀驅動器設備時，則可將初中級（電機定子）固定不動在被驅動器體（雙翹板）上，還可以將它固定不動在底座或床的身上。
