單相異步電動機的分類公式和說明

（一）口頭禪

單相電動機分為三種類型，根據啟動方式的不同，其分類方法也不同。 ??????????????????

第一種分相開始，分相分為電阻和電容。

電容器分相有三種類型：啟動，運行和雙倍電容器。

陰影極啟動器，擠壓極和隱藏極的第二種類型。

可以使用第三種類型的串聯勵磁，包括交流和直流。

（2）說明

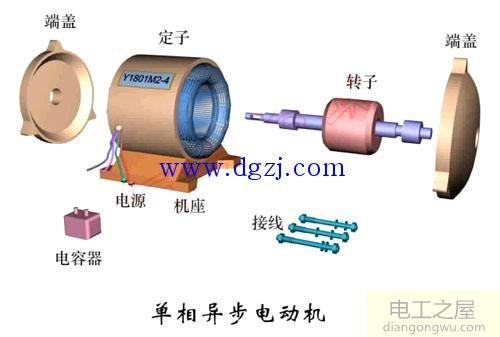

由于單相異步電動機是由單相交流電（韓國為220V）驅動的，因此它們可以廣泛用于需要機械動力以用于家庭生活和日常生產的各種電氣產品中。除了結構簡單，成本低。價格低廉等優點。與三相異步電動機相比，缺點是效率和功率因數較低，并且不應增加功率。

常用的單相異步電動機有三種，其分類方法主要取決于起動方法。

1.“分相”啟動單相異步電動機

第一種啟動方法稱為“分相”啟動（“分相”是指將單相電源分為兩個具有不同相的“兩相”電源，請參閱相關信息）。怎么運行的）。有兩組繞組。一種稱為工作繞組，通常稱為主繞組，另一種稱為啟動繞組，通常稱為次級繞組或輔助繞組。

啟動單相異步電動機的“分相”可分為兩類：電阻分相和電容器分相。其中，電容器分割階段更為常用，可以分為電容器啟動階段。電容器的啟動和運行（稱為單值電容器），電容器的啟動和運行（稱為雙值電容器）。

（1）電容器和離心開關與電容器起動單相異步電動機的起動繞組串聯連接（電動機轉子是固定的，當未達到指定速度時觸點閉合。額定值，離心力和運行期間，斷開觸點，將啟動繞組的電源切斷，然后再連接到電源上。電動機啟動后，將啟動繞組與電源斷開，只有主繞組通電并運行。

（2）始終連接用于啟動和操作電容器的單相異步電動機的啟動繞組，因為它先將電容器串聯，然后再連接到電源（https://www.dgzj.com）。啟動和運行期間通電。

（3）具有電容器啟動和電容器操作的單相異步電動機的啟動繞組與兩個并聯電容器串聯連接，并連接到電源。電容器之一與離心開關串聯連接。啟動完成后，請斷開電源。電容器始終連接到電源。您可以看到此類型是上述兩種的組合。因為它有2個電容器，所以被稱為“二值電容器單相電動機”。

2.“遮蔽極”啟動單相異步電動機

第二種啟動方法稱為“陰影極”啟動（也稱為“陰影極”啟動，請參閱有關其工作原理的相關信息），并且還有兩組繞組。

一組稱為工作繞組，另一組稱為啟動繞組。

說明：（a）電阻分相原理接線圖，（b）電容分相電容器啟動原理接線圖，（c）電容分相電容器啟動和工作原理接線圖，（d）電容分相兩倍值電容器原理接線圖； （e）凸極陰影陰影極起動電動機（兩極）的示意圖； （f）暗極陰影極起動器電動機（4極）的示意圖； （g）串聯勵磁電動機的結構和接線圖串聯勵磁電動機的結構根據定子鐵芯的形狀，“遮蔽極”單相異步電動機可分為兩類：突出極和隱藏極。其中，凸極被更廣泛地使用。實際上，起始繞組是銅環，通常稱為“短環”。

以上電動機的轉子均為K型火車鑄鋁轉子。

3.“串聯勵磁”啟動單相異步電動機

第三種啟動方法稱為“此處串行”啟動。轉子繞組不是由籠式鑄鋁制成，而是像直流電動機的電樞一樣，轉子繞組和定子繞組通過電刷和換向器連接。這種類型的電動機也可以由直流電源供電（但您不能隨意使用它，因為所用直流電源的電壓不同于交流電源）。因此，它也被稱為“ AC和DC雙重用途”。電動機。更常用作手動工具（電鉆，吹風機等）和家用縫紉機。
